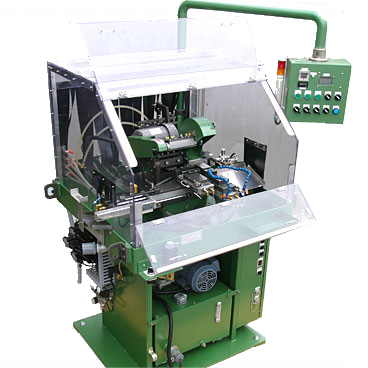

精密自動
切断機
ND8型S
 |
| 能力 | |
|---|---|
| 材料径 | 17～19mmΦ収縮チューブ詰め |
| 切断材料 | 標準 収縮チューブ詰め２束カット （設定にて１束カット可） |
| 切断長 | 標準切断 材料送り設定① 標準 15mm～150mm 標準切断 材料送り設定②～⑨（デジスイッチ設定で多段送り切断可能） |
| 砥石回転数 | 3000rpm 50Hz/60Hz(標準) |
| 切断長精度 | ± 0.15mm |
| 仕様 | |
|---|---|
| 切断砥石寸法 | 3000rpm 50Hz/60Hz (標準) |
| 砥石フランジ径 | 70mm 60mm 50mm （標準60mm） |
| 砥石軸モトール | 0.75Kw-2P-200V 50Hz/60Hz |
| 油圧ポンプ | 0.75Kw-4P-200V 50Hz/60Hz（最高使用圧力0.8Mpa） |
| クーラントポンプ | 0.25Kw-4P-200V 50Hz/60Hz |
| セパレーター | 1.5Kw-4P-200V 50Hz/60Hz |
| 油圧タンク容量 | 60リットル |
| 研削液容量 | 50リットル |
| 機械重量 | 約 500Kg |
| 機械寸法 | 幅/965mm 奥行/1200mm 高さ/1900mm |
＊本使用は改良の為予告無く変更する事があります。
-
- 電気制御装置
制御盤は機械横側に格納され、漏電遮断機を設置して万一の感電事故を防止しています。
-
- 冷却水装置（クーラントタンク）
クーラントタンクから冷却水が圧送されます。
-
- 油圧装置
機械下部に油圧タンクを設け、油圧ユニットは機械内部に納めてあります。
-
- 切断速度調整弁
砥石軸の切断送り速度は流量制御弁で調整できます。
-
- 砥石摩耗自動補正装置
砥石の切断ストロークを最小で一定に保ち、無駄時間がありません。
-
- 砥石軸下降早送り装置
自動運転開始時に切換スイッチを操作することにより早送り出来ます。材料切断開始時までの時間が短縮されます。
-
- 砥石摩耗限装置
砥石が摩耗限に達した時、砥石軸が上昇しモトールが停止警告灯が点灯、ブザーが鳴ります。
-
- 切断個数表示カウンター
必要な切断個数をプリセットすれば、その個数だけ切断して機械は停止警告灯が点灯、ブザーが鳴ります。
-
- 切断時間表示カウンター
切断開始から砥石軸が下降、材料を切断し上昇するまでのサイクル時間です。
-
- 切断寸法の設定
送り装置後部のナットで固定します。
切替スイッチを手動で操作し送り装置が前進した時に操作盤の測長機デジタルカウンターに切断寸法が表示されます。
切替スイッチを手動で操作し送り装置が前進した時に操作盤の測長機デジタルカウンターに切断寸法が表示されます。
-
- 標準切断長
丸チューブ詰め 約15mm～約150mm
-
- 測長機 デジタルカウンター （ものさしくん）
標準切断カウンター寸法表示。材料送り動作を１回行いますと操作盤デジタルカウンターに切断寸法を表示します。
-
- 長尺切断機能 （材料送り設定デジスイッチ）
設定①標準仕様 材料送り動作を１回行います。
設定②～⑨長尺仕様 材料送り動作を設定回数行います。
設定②～⑨長尺仕様 材料送り動作を設定回数行います。
-
- 長尺機能 測長機 デジタルカウンター(ものさしくん
自動運転時は送り装置、前進時に操作盤デジタルカウンターに設定送り動作が加算されデジタルカウンターに切断寸法が表示されます。
-
- 材料終了険知自動停止装置 （材料検出切換スイッチ）
●する側
材料がなくなれば自動運転停止。
警告等点灯（黄色）ブザーが鳴ります。
●しない側
材料がなくても自動運転します。
（残材 約45mm
材料がなくなれば自動運転停止。
警告等点灯（黄色）ブザーが鳴ります。
●しない側
材料がなくても自動運転します。
（残材 約45mm
-
- 警告灯 （警報切換スイッチ）
●入 側
警告灯が点灯、（黄色）ブザーが鳴ります。
●切 側
警告灯が消灯、（黄色）ブザーも鳴りません。
警告灯が点灯、（黄色）ブザーが鳴ります。
●切 側
警告灯が消灯、（黄色）ブザーも鳴りません。
-
- 切断材料本数切替スイッチ （切断材料１本切-２本切）
●２本切
標準仕様はバイスに収縮チューブ詰めパイプを２束、購入してカットします。
●１本切
切替スイッチの操作で収縮チューブ詰めパイプ１束カットも可能です。
標準仕様はバイスに収縮チューブ詰めパイプを２束、購入してカットします。
●１本切
切替スイッチの操作で収縮チューブ詰めパイプ１束カットも可能です。
-
- 材料ストッパー装置 （切換スイッチ）
●入 側
切断途中にシュリンクされたパイプが飛び出さないようにエアーシリンダーストッパーが前進します。
（切断長27mm以上、60mm迄）
●切 側
エアーシリンダーストッパーは作動しません。
切断途中にシュリンクされたパイプが飛び出さないようにエアーシリンダーストッパーが前進します。
（切断長27mm以上、60mm迄）
●切 側
エアーシリンダーストッパーは作動しません。
-
- マイクロセパレーター
冷却水と砥粒を遠心方式で分離します。
クーラントの故障がすくなく、冷却水の寿命が延びます。
クーラントの故障がすくなく、冷却水の寿命が延びます。
-
- 異常コード表示 （ユニットパネル表示
近接スイッチ、オートスイッチの異常及び故障をコード番号で表示します。異常及び故障箇所が容易に発見できます。（警告等が点灯赤色）
＊本使用は改良の為予告無く変更する事があります。
