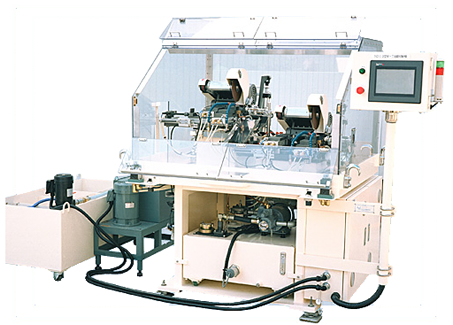

精密自動
切断機
ND13型
WT

能力及び仕様表

能力
材料径 17～19mmΦ収縮チューブ詰め
切断材料 標準　収縮チューブ詰め　2本切
収縮チューブ本数 設定で1本切も可能
切断長 標準切断　　材料送り設定①15mm～100mm迄切断可能
長尺切断　　材料送り設定②
上段側　　150mm迄切断可能
下段側　　180mm迄切断可能
砥石回転数 3000rpm         50Hz/60Hz
切断長精度 ± 0.15mm
仕様
切断砥石寸法 外径205mm～150mm/孔径25．4mm/厚み0．35mm以上
砥石フランジ径 70mm　　60mm　　50mm　　（標準60mm）
砥石軸モトール 0.75Kw-2P-200V   50Hz/60Hz
油圧ポンプ 0.75Kw-4P-200V   50Hz/60Hz（最高使用圧力0.8Mpa）
クーラントポンプ 0.4Kw-4P-200V   50Hz/60Hz
セパレーター 1.5Kw-4P-200V   50Hz/60Hz
油圧タンク容量 100リットル
研削液容量 160リットル
機械重量 約　1400Kg
機械寸法 幅/1270mm　奥行/1400mm　高さ/1630mm

＊本使用は改良の為予告無く変更する事があります。

精密自動切断機特徴及び機能

電気制御装置
制御盤は機械横側に格納され、漏電遮断機を設置して万一の感電事故を防止しています。
タッチパネル仕様
タッチパネル使用で操作が簡単。
作業性向上
全高を高くし作業性を向上しました。
異常信号パネル表示
異常信号の子細がパネル表示され、素早く対処できます。
冷却水装置（クーラントタンク）
クーラントタンクから冷却水が圧送されます。
油圧装置
機械下部に油圧タンクを設け、油圧ユニットは機械内部に納めてあります。
切断速度調整弁
砥石軸の切断送り速度は流量制御弁で調整でき帰り速度もボート絞り弁で変速可能です。
砥石摩耗自動補正装置
砥石の切断ストロークを最小で一定に保ち、無駄時間がありません。
砥石軸下降早送り装置
自動運転開始時に切換スイッチを操作することにより早送り出来ます。
材料切断開始時までの時間が短縮されます。
砥石摩耗限装置
砥石が摩耗限に達した時、砥石軸が上昇しモトールが停止警告灯が点灯、ブザーが鳴ります。
切断個数表示カウンター
必要な切断個数をプリセットすれば、その個数だけ切断して機械は停止警告灯が点灯、ブザーが鳴ります。
切断時間表示カウンター
切断開始から砥石軸が下降、材料を切断し上昇するまでのサイクル時間です。
切断寸法の設定
操作盤の切断長表示で切断寸法を合わせ、材料送り装置後部のロックナットを固定します。
標準切断仕様 （多段送り設定）
（上段側/下段側）
材料送り動作を1同行います。
長尺切断機能 （多段送り設定2回）
上段側 >> 材料送り動作を2回行います。
（長尺仕様15mm～150mmまで切断可能）
下段側 >> 材料送り動作を2回行います。
（長尺仕様15mm～150mmまで切断可能）
材料終了検知自動停止装置
●する側　
材料がなくなれば自動運転を停止し警告灯が点滅しブザーが鳴ります。
●しない側　
材料がなくても自動運転します。
警告灯　（警報）
●入　側　
警告灯が点灯、ブザーが鳴ります。
●切　側　
警告灯が消灯、ブザーも鳴りません。
切断材料本数切換
標準仕様はバイスに材料を2本挿入して切断します、スイッチの切換で1本切りも可能です。
材料ストッパー
●使用側　
切断途中にシュリンクされたパイプが飛び出さないようにエアーシリンダーストッパーを設けています。
（30mm～60mmまで使用可能）
●不使用側　
エアーシリンダーストッパーは
作動しません。

＊本使用は改良の為予告無く変更する事があります。
